Spring Boot에 Redis를 적용하여 인기 메뉴 순위 구현



0. 목표

• 일주일간 인기 메뉴 순위 조회

  • 기존 방식
    • 순위 조회할 때마다 DB에 접근해서 순위 연산
    • JPA의 네이티브 쿼리 이용
  • 목표
    • Redis로 캐싱하여 DB 접근 최소화 성능 향상
    •  Redis란
      • 키-값(Key-Value) 구조의 비정형 데이터를 저장 및 관리하며 빠른 처리하는 비관계형 DBMS
      • 다양한 데이터 구조 지원
      • 데이터베이스, 캐시, 메세지 브로커 등의 용도로 사용
    • Redis의 Sorted Sets을 사용하여 랭크 보드 구현
  • 구조 설계

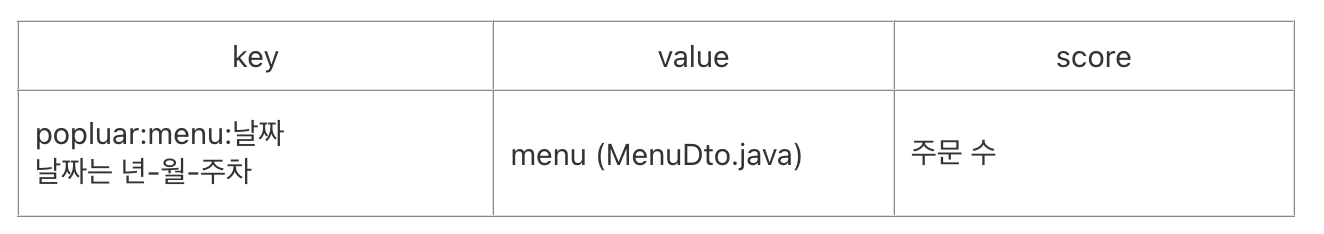

    • Redis Sorted Sets 구조

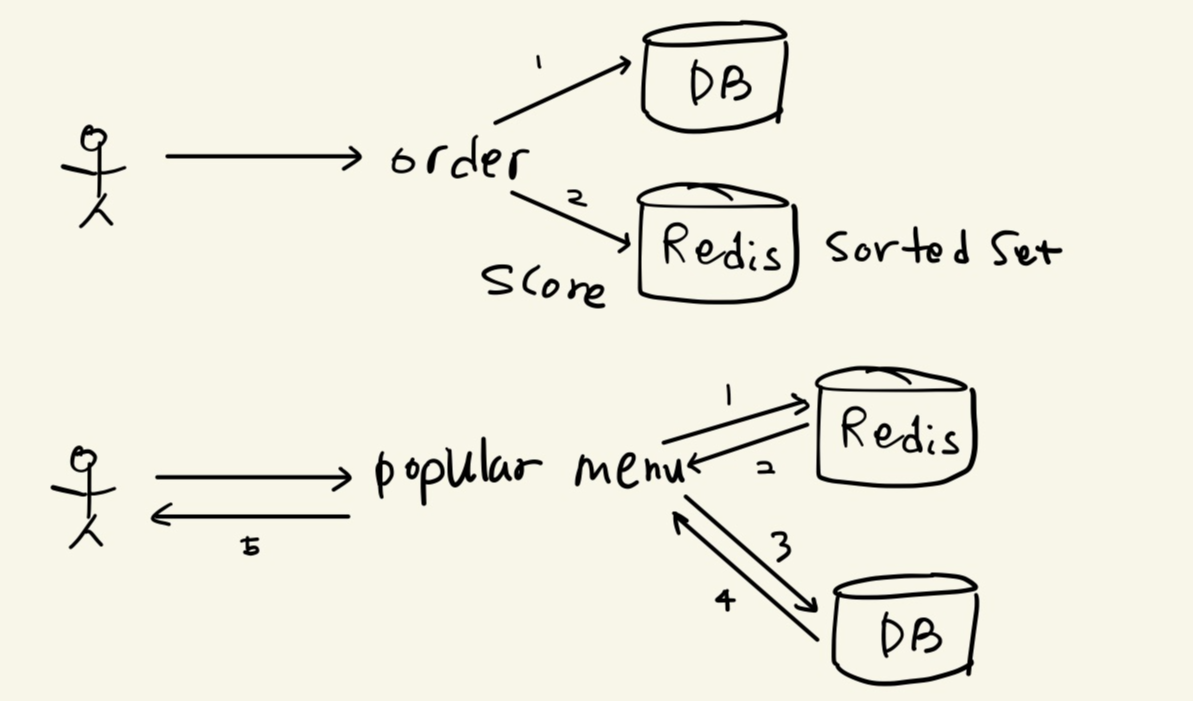

• • • Spring 구조

Order

1. 최초 주문 시 DB에 저장

2. DB 저장 후 Redis에 Score 추가



PopularMenu

1. 인기 메뉴 조회 시 Redis 조회

2. 조회 데이터 반환

(3. Redis에 데이터가 없을 시 DB 조회)

(4. 조회 데이터 반환)

5. 클라이언트에 조회 데이터 반환







1. Redis - Spring Boot 설정

Redis를 설치하고 스프링 부트에 의존성을 설정한다.

implementation 'org.springframework.boot:spring-boot-starter-data-redis'

• Redis 2.7.0
• Lettuce 6.1.8



application.properties 또는 application.yml에 Redis 호스트와 포트를 넣어준다.

나는 로컬 환경 테스트 용도이므로 이렇게 적어주었다. 6379는 Redis의 디폴트 포트다.

spring.redis.host=localhost
spring.redis.port=6379



설정 파일

@Configuration
public class RedisConfig {
    @Value("${spring.redis.host}")
    private String host;

    @Value("${spring.redis.port}")
    private int port;

    @Bean
    public RedisConnectionFactory redisConnectionFactory() {
        return new LettuceConnectionFactory(host, port);
    }

    @Bean
    public RedisTemplate<String, Object> redisTemplate() {
        RedisTemplate<String, Object> redisTemplate = new RedisTemplate<>();
        redisTemplate.setKeySerializer(new StringRedisSerializer());
        redisTemplate.setValueSerializer(new StringRedisSerializer());
        redisTemplate.setConnectionFactory(redisConnectionFactory());
        return redisTemplate;
    }
}









2. 코드 수정

기존 코드

public interface PopularMenuRepository extends JpaRepository<OrderItem, Long> {

    @Query(nativeQuery = true,
            value = "select menu_id as menuId, totalCount, rownum as ranking " +
                    "from (select menu_id, sum(counts) as totalCount " +
                    "      from order_item " +
                    "      where order_item_date_time between :startDt and :endDt " +
                    "      group by menu_id " +
                    "      order by totalCount desc)" +
                    "where rownum <= :n")
    List<PopularMenuDto> findPopularMenu(@Param("n") int topN,
                                           @Param("startDt") LocalDateTime startDateTime,
                                           @Param("endDt") LocalDateTime endDateTime);
}

• 순위(topN), 순위의 시간 범위를 위한 시작(startDateTime)과 끝(endDateTime) 시간을 파라미터로 받음
• 인기 메뉴 조회할 때마다 DB 조회
• 네이티브 쿼리로 조회
  • JPQL은 from에서의 서브쿼리를 지원하지 않아 네이티브 쿼리 사용 (하이버네이트 6.1부터는 사용 가능)
  • select와 from의 서브쿼리를 두 개의 메서드로 분리하여 JPQL로 사용하는 방법도 있음



수정 코드

주문 서비스

@Service
public class OrderService {
    ...
    private final RedisTemplate<String, Object> redisTemplate;

    public Long order(OrderDto orderDto) throws JsonProcessingException {
        ...
        Order order = Order.createOrder(customer, orderItems);

        // 주문 DB 저장

        // DB 저장 후 메뉴 별 주문 수 Redis에 저장
        putRedisPopularMenu(orderItems);

        return order.getId();
    }

    private void putRedisPopularMenu(List<OrderItem> orderItems) {
        String key = RedisUtil.generateKeyYYYYMMWEEK(LocalDateTime.now());
        ObjectMapper ojm = new ObjectMapper();
        orderItems.stream()
                .forEach(oi -> {
                    Menu menu = oi.getMenu();
                    try {
                        // 주문 아이템마다 ZSet의 incrementScore 사용하여 score 증가
                        redisTemplate.opsForZSet().incrementScore(key, ojm.writeValueAsString(MenuDto.builder()
                                .id(menu.getId())
                                .name(menu.getName())
                                .price(menu.getPrice())
                                .build()), 1);
                    } catch (JsonProcessingException e) {
                        throw new RuntimeException(e);
                    }
                });
    }
}

인기 메뉴 조회 컨트롤러

@RequiredArgsConstructor
@RestController
public class PopularMenuController {
    private final PopularMenuService popularMenuService;

    @GetMapping("/popular/menu")
    public ResponseEntity<List<PopularMenuDto>> findPopularMenu(@RequestParam(value = "topN") int topN,
                                                      @RequestParam(value = "endDateTime") String edt) throws JsonProcessingException {
        DateTimeFormatter format = DateTimeFormatter.ofPattern("yyyy-MM-dd'T'HH:mm:ss.SSSSSS");
        LocalDateTime endDateTime = LocalDateTime.parse(edt, format);

        List<PopularMenuDto> menus = popularMenuService.findPopularMenu(topN, endDateTime);
        return ResponseEntity.ok(menus);
    }
}

인기 메뉴 조회 서비스

@Service
public class PopularMenuService {
    private final RedisTemplate<String, Object> redisTemplate;
    ...
    public List<PopularMenuDto> findPopularMenu(int topN, LocalDateTime ldt) throws JsonProcessingException {
        // redis 템플릿으로 ZSet 구조 생성
        ZSetOperations<String, Object> zSetOps = redisTemplate.opsForZSet();
        // key 생성
        String key = RedisUtil.generateKeyYYYYMMWEEK(ldt);
        // 역직렬화 준비
        ObjectMapper ojm = new ObjectMapper();
        // Stream에서 조회된 순서대로 rank를 넣어주기 위해 AtomicInteger 사용
        AtomicInteger rank = new AtomicInteger(1);

        // 스코어가 많은 순으로 조회(reverse range)
        List<PopularMenuDto> popularMenus = zSetOps.reverseRangeWithScores(key, 0, topN-1)
                .stream()
                .map(z -> {
                    // 메뉴 DTO -> 인기 메뉴 DTO로 변환하여 매핑
                    // 리팩토링 대상
                    MenuDto menu;
                    try {
                        // ZSet에 저장된 value(=MenuDto) 역직렬화
                        menu = ojm.readValue(z.getValue().toString(), MenuDto.class);
                    } catch (JsonProcessingException e) {
                        throw new RuntimeException(e);
                    }
                    return PopularMenuDto.builder()
                            .menuId(menu.getId())
                            .menuName(menu.getName())
                            .totalCount(z.getScore().intValue())
                            .ranking(rank.incrementAndGet())
                            .build();
                })
                .collect(toList());

        // Redis에서 조회된 게 없으면 DB 조회
        if (popularMenus == null) {
            popularMenus = popularMenuRepository.findPopularMenu(topN, ldt.minusDays(7), ldt)
                    .stream()
                    .map(PopularMenuDto::new)
                    .collect(toList());
        }

        return result;
    }
    ...
}

Redis Util 클래스

public class RedisUtil {
    public static String generateKeyYYYYMMWEEK(LocalDateTime ldt) {
        Instant instant = ldt.atZone(ZoneId.systemDefault()).toInstant();
        Date date = Date.from(instant);
        Calendar calendar = Calendar.getInstance();
        calendar.setTime(date);
        return generateKeyYYYYMMWEEK(calendar);
    }

    public static String generateKeyYYYYMMWEEK(Calendar calendar) {
        return "popular:menu:" + calendar.get(Calendar.YEAR) + "-" + (calendar.get(Calendar.MONTH)+1) + "-" + calendar.get(Calendar.WEEK_OF_MONTH);
    }
}

• 주문 (OrderService)
  • 주문할 때마다 Redis에 저장하고 score 1 추가
    • putRedisPopularMenu(orderItems);
• 인기 메뉴 조회(PopularMenuService)
  • 인기 메뉴 조회할 때마다 Redis 조회
  • key(년-월-주차)에서 Score가 높은 순으로 topN 개 조회
    • reverseRangeWithScores()
    • ZREVRANGE



이슈

• 일주일간 인기 메뉴 조회라는 기능에서 '일주일간'을 Redis로 어떻게 대응할 것인가

  • 기존 DB에 쿼리로 날릴 때는 where 절로 필터링
    • where order_item_date_time between :startDt and :endDt
  • key, value, score로 어떻게 날짜를 표현하고 필터링을 해야 하나
    • 오직 Redis에 넣을 용도로 메뉴 정보와 주문 날짜가 있는 새로운 객체를 만들기엔 이미 Menu(id, name, price)와 많이 겹침
    • 그렇다고 Menu에 주문 날짜를 넣으면 Menu라는 객체의 목적과 어긋남
  • 해결
    • key에 날짜 정보를 추가
    • 주문한 날짜의 주차를 '고정'한다 8월의 1주 차, 8월의 2주 차..
    • ex.2023년 8월 5일에 주문 시, 8월 5일은 8월의 첫째주이므로
      key는 popular:menu:2023-8-1
    • 조회하는 날짜의 주차가 포함된 key를 조회하면 필터링이 되는 셈





3. 성능 비교

조건

• DB 조회 -> Redis 조회 로직 변경 말고는 모두 동일한 환경

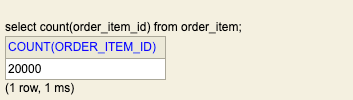

• 2만 건의 주문 아이템을 넣는다

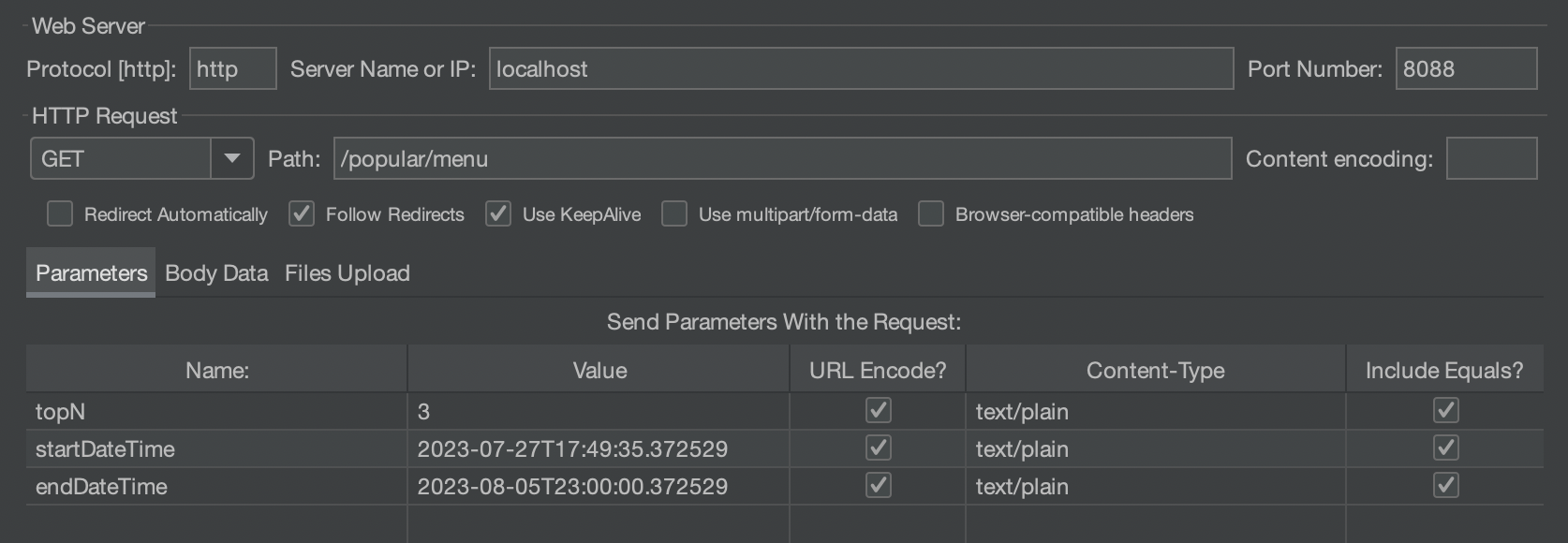

• JMeter를 사용하여 호출할 API와 파라미터를 설정한다

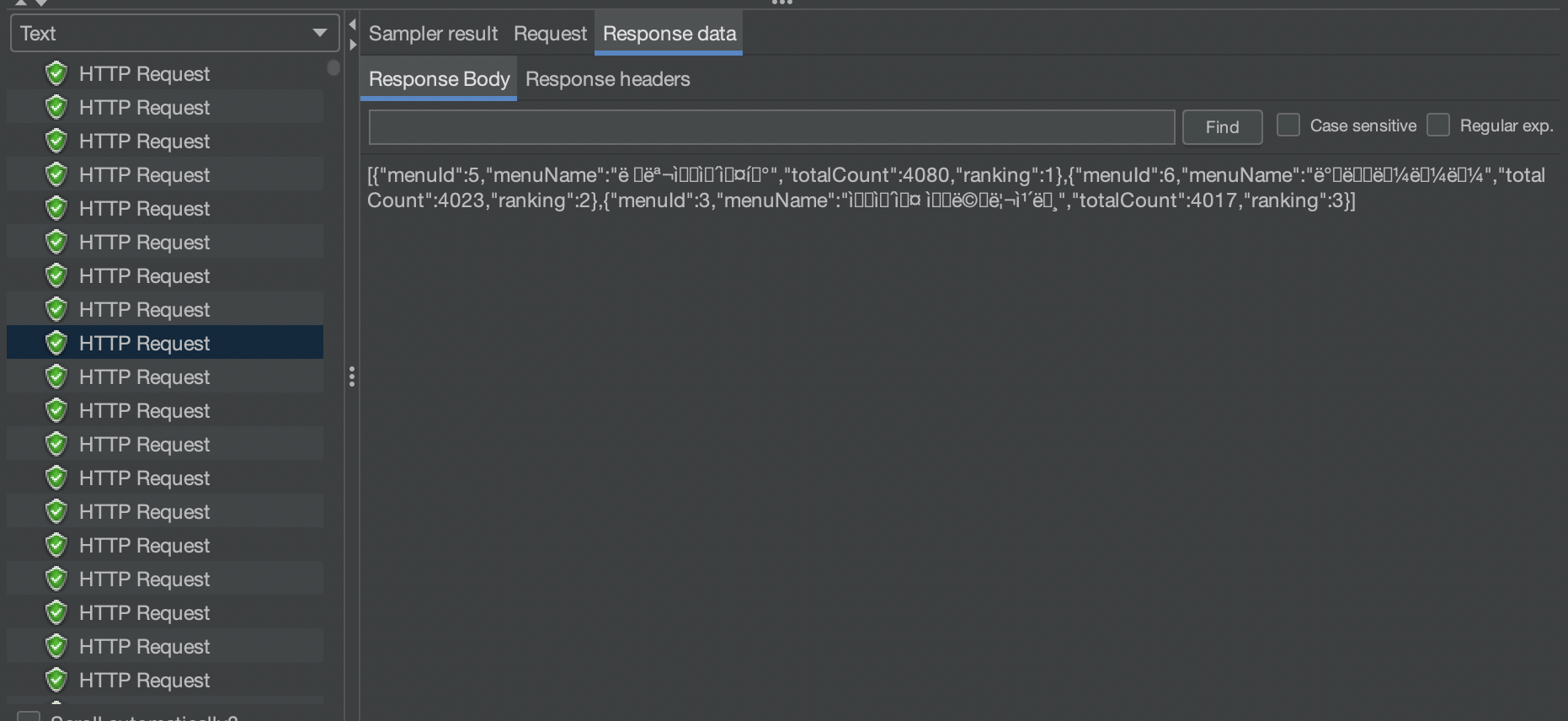

• 한글이 깨지지만 결과는 잘 나온다

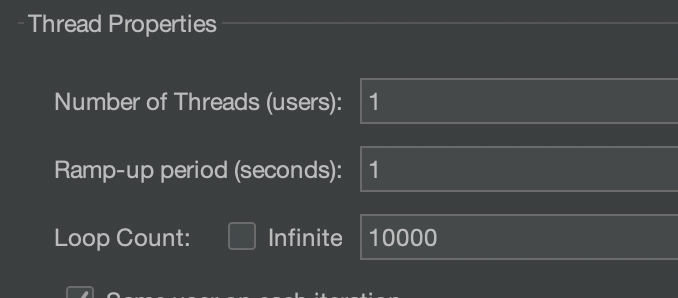

Case 1. Number of Threads 1 / Loop Count 10000

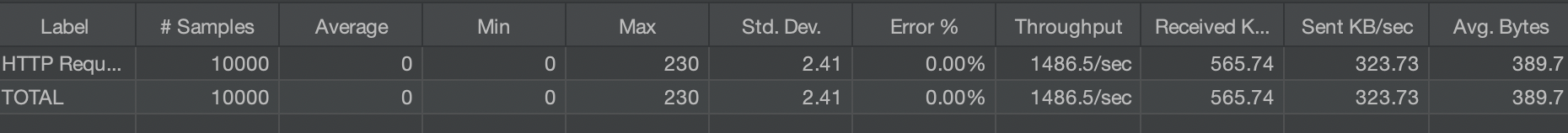

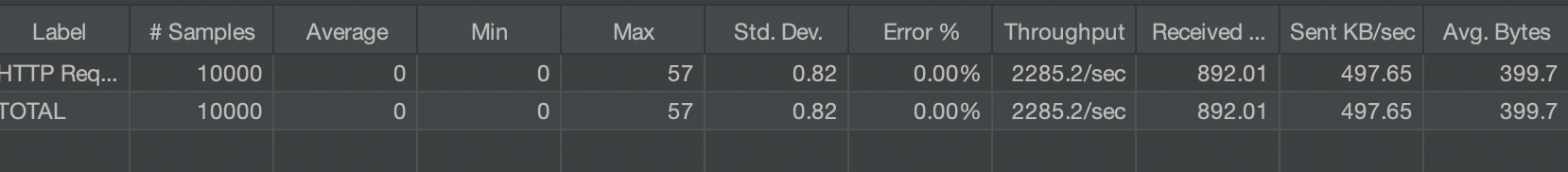

Summary Report

수정 전

수정 후

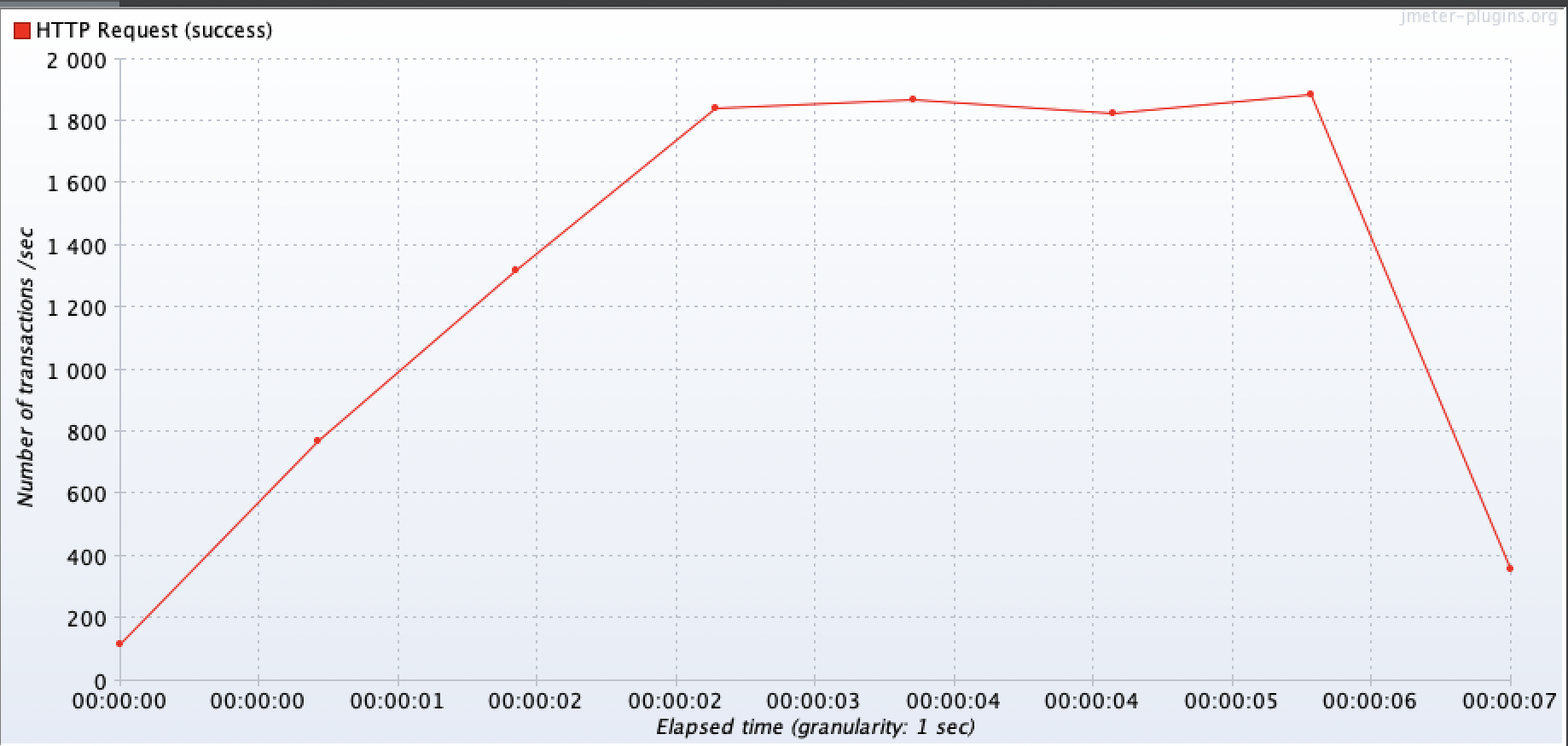

jp@gc - Transactions per Second

수정 전

수정 후

• max 시간 230 -> 57
• TPS 1900 -> 2400

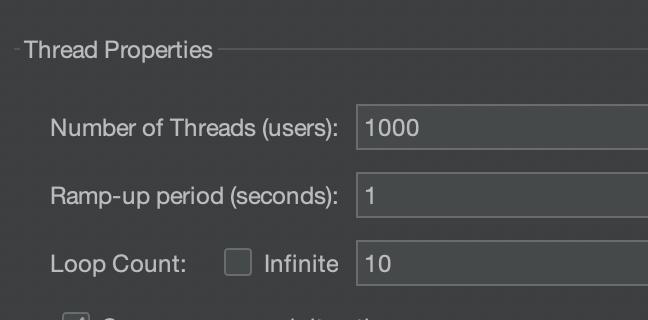

Case 2. Number of Threads 1000 / Loop Count 10

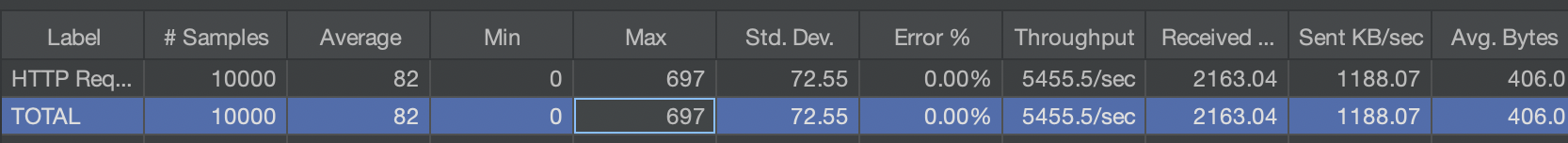

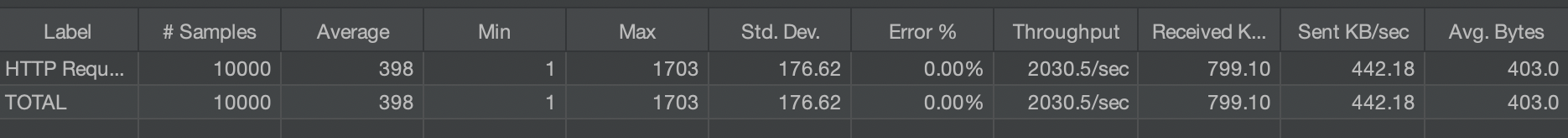

Summary Report

수정 전

수정 후

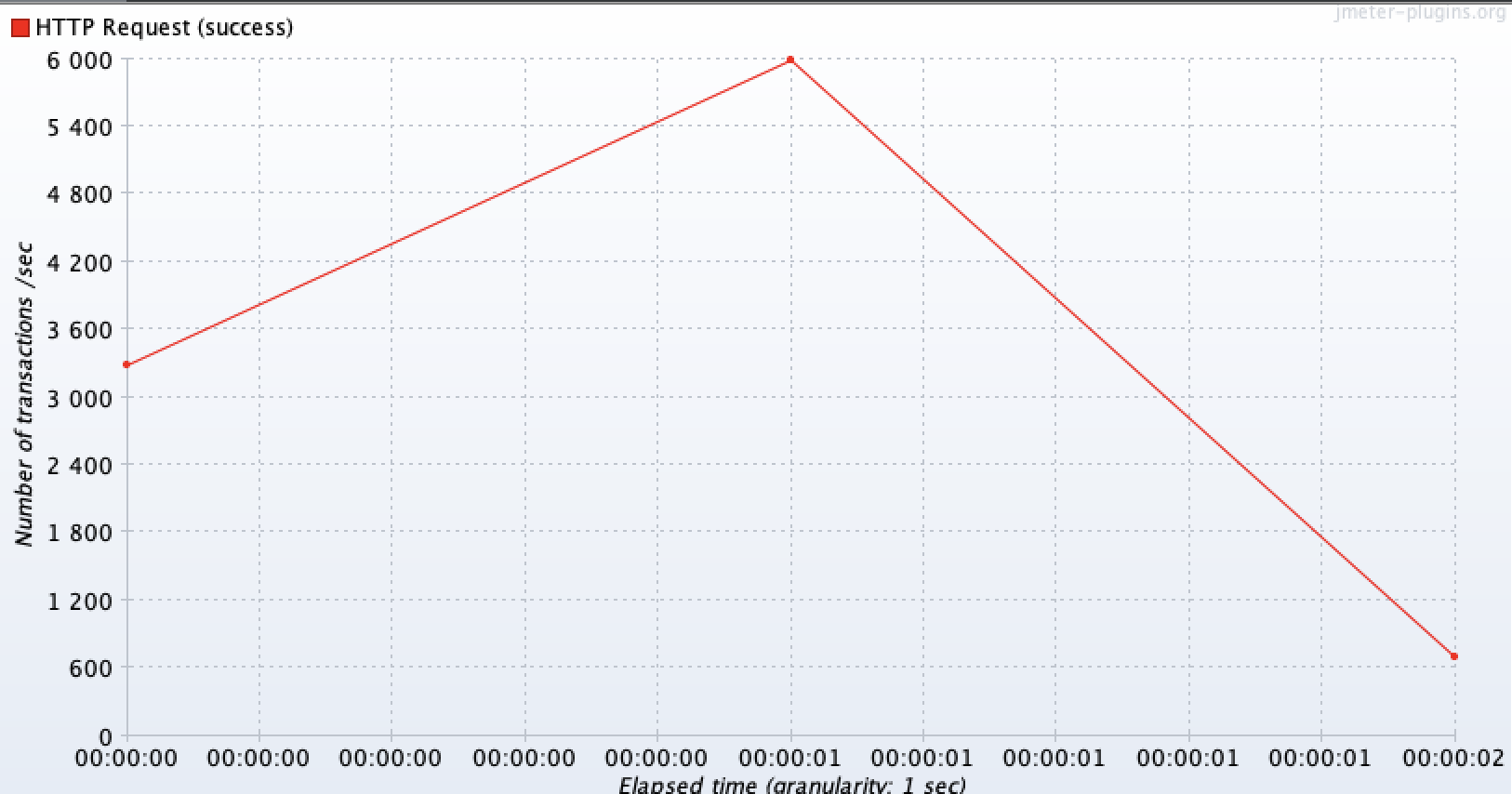

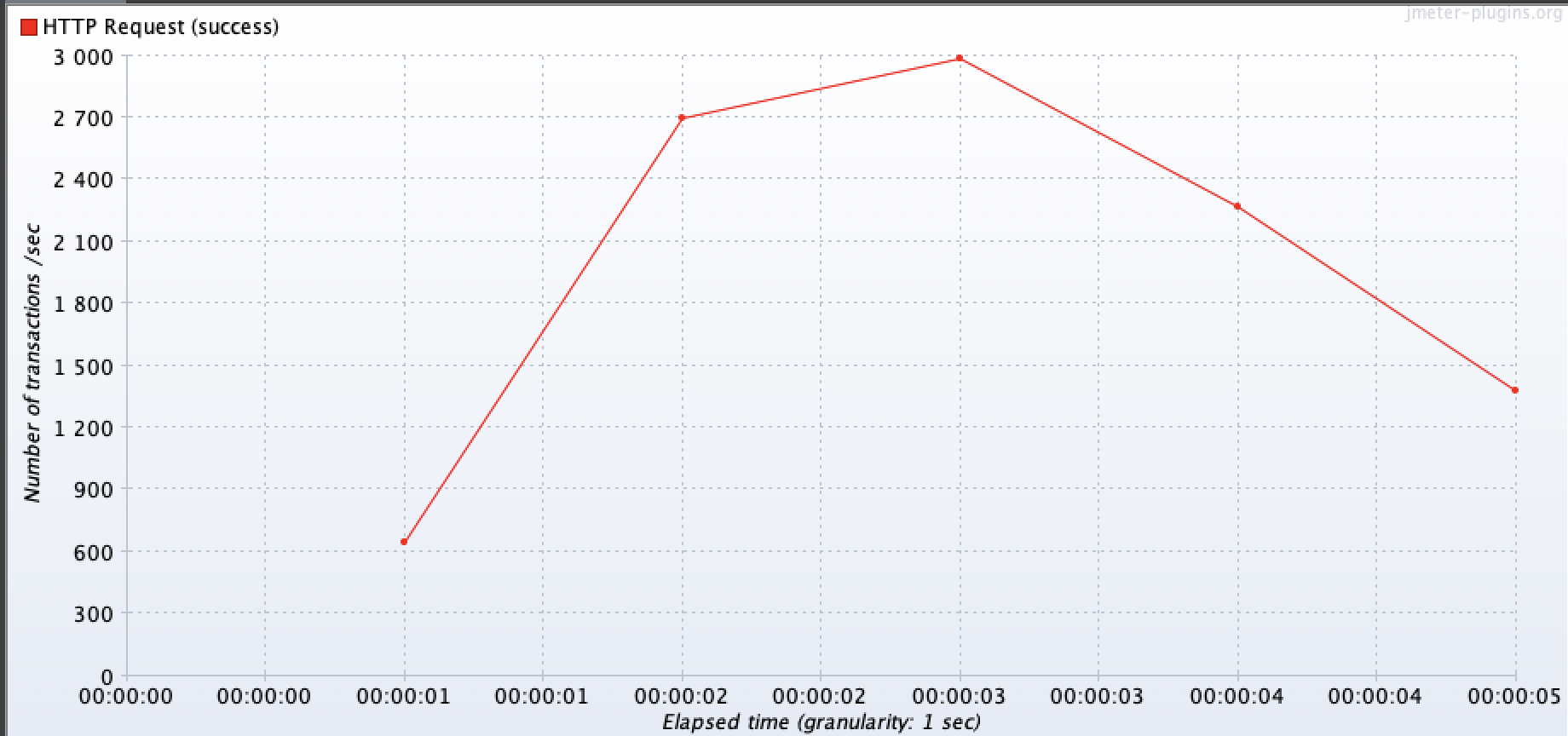

jp@gc - Transactions per Second

수정 전

수정 후

• max 시간 1703 -> 697
• TPS 3000 -> 6000
